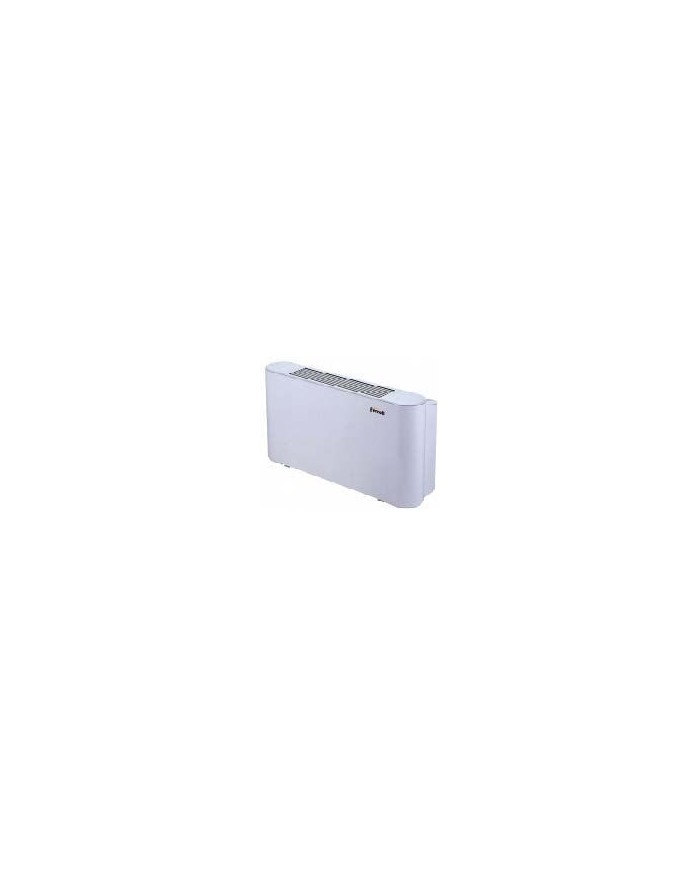

Ventilconvettore Fan Coil Ferroli Jolly Top 3V 150

DESCRIZIONE

Struttura portante: è realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.

Batteria di scambio termico: batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.

Bacinella raccolta condensa: realizzata in materiale termoplastico per evitare fenomeni di corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. è presente su entrambi i lati della macchina per favorire la rotazione della batteria.

Motore ventilatore: il motore elettrico, protetto da eventuali sovraccarichi, dispone di tre velocità con condensatore di marcia sempre inserito, direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.

Ventilatore centrifugo: il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.

Filtro aria: facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.

Mantello di copertura (solo VM): realizzato parte in lamiera di acciaio verniciata con polveri epossidiche e parte in materiale termoplastico anti-UV. Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile nella colorazione RAL 9003.

Connessioni idrauliche: i collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas. è prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i collegamenti idraulici sul lato destro.

SPECIFICHE TECNICHE

ACQUA: IN 7° - OUT 12°C - ARIA AMBIENTE: 27°C D.B 19°C W.B.

Potenza frigorifera totale max/med/min kW 1,65/1,22/1,09

Potenza frigorifera sensibile max/med/min kW 1,25/0,88/0,78

Portata acqua max/med/min l/h 284/210/187

Perdite di carico lato acqua max/med/min kPa 16/9/7

ACQUA: IN 45° - OUT 40°C - ARIA AMBIENTE: 20°C

Potenza termica max/med/min kW 1,85/1,29/1,13

Portata acqua max/med/min l/h 318/222/194

Perdite di carico lato acqua max/med/min kPa 15/8/7

Dati Generali

Portata aria max/med/min m³/h 255/165/142

Portate aria con solo batteria principale per pressione statica disponibile 0/12/30 Pa

max m³/h 358/331/286

med m³/h 269/243/201

min m³/h 186/152/111

Portate aria con batterie principale e ausiliaria per pressione statica disponibile 0/12/30 Pa

max m³/h 377/352/309

med m³/h 287/264/215

min m³/h 210 /176/130

Potenza assorbita max/med/min W 35/17/14

Corrente assorbita max/med/min A 0,15/0,07/0,06

Potenza sonora max/med/min dB(A) 47/35/34

Pressione sonora (misurata a 1 mt di distanza in camera riverberante) max/med/min dB(A) 35/24/21

Motore tipo AC 3 velocità

N° ventilatori (centrifughi) N° 1

Massima pressione di esercizio bar 16

Contenuto acqua batteria principale 3R  0,46 L

Attacchi batteria principale 3R F " 3/4" G

Attacchi scarico condensa mm 18,5

Peso lordo/netto versione VM kg 21,8/16,3

Alimentazione V-ph-Hz 230-1-50
