Climatizzatore LG ArtCool Gallery Photo WiFi monosplit 9000 btu inverter Gas R32 A++ A09GA1.NSE

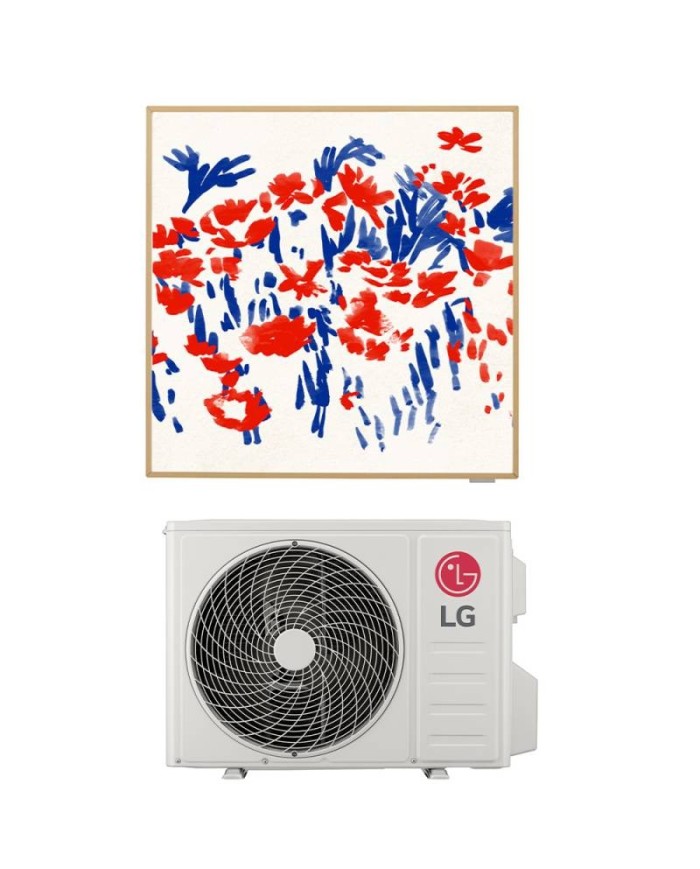

Il Condizionatore Art Cool Gallery PHOTO mono split 9000 btu in A++ con una unità interna con pannello personalizzabile A09GA1.NSE e una unità esterna A09GA1.U18, ha la funzione di deumidificatore, raffreddamento e riscaldamento in pompa di calore. Comandi vocali tramite Google Assistant.

Il sistema Residenziale di LG Electronics con refrigerante R32, consiste in una unità esterna con scambio termico refrigerante aria da installare all’ esterno degli ambienti e collegata mediante tubazioni frigorifere a una unità interna per la climatizzazione dell’aria, che può funzionare si in raffreddamento che in riscaldamento e deumidificazione.

Le unita’ interne uniche sul mercato ,sono dotate di un frame personalizzabile., cornice color legno chiaro con distribuzione dell’aria tridirezionale con funzione soft air.

Le unità sono dotate di wi-fi integrato che permette di gestire da remoto tutte le funzionalità, in ambiente i nuovi modelli dialogano con tutti gli assistenti vocali , dall’app è possibile visualizzare la manutenzione filtri, impostare i consumi elettrici in raffreddamento, effettuare la autodiagnosi.

Questa guida contiene tutte le informazioni riguardanti l’unità esterna con alimentazione monofase 220V Modello interna A09GA1 NSE collegata all’ unità esterna A09GA1 U18.

Caratteristiche dell’ unità Interna

Struttura

Unità Interna per installazione a Parete ,per sistemi tipo LG a R32,costituita da telaio interno di supporto in acciaio zincato e scocca esterna in materiale plastico antiurto. Pannello frontale con Frame personalizzabile. Cornice color legno con profilo inferiore magnetico. Ripresa dell’aria posizionata nella parte superiore del pannello frontale, con mandata tridirezionale (DX,SX,INFERIORE). Scambiatore di calore a più ranghi con tubi di rame alettati in alluminio controllo del refrigerante tramite valvola d’espansione elettronica posta sull’unità esterna. Dimensioni: LxAXP (652 x 652 x 158) mm

Comfort Power

Distribuzione dell’aria 3d con funzione aria indiretta impostabile dal comando ad infrarosso

Caratteristiche installative

Pannelli frontale/inferiore asportabile per garantire un accesso facilitato alle connessioni elettriche. e alle tubazioni.

Motore Ventilatore

Ventilatore tipo Turbo Fan con motore di ventilazione BLDC ad accoppiamento diretto . Portata d’aria a tre velocità 600x480x360 m³/h. Consumo Nom.28W ,Max 35W

Autocleaning in Raffreddamento

Gestione automatica della pulizia sullo scambiatore di calore.

Caratteristiche delle unità esterne

STRUTTURA

Struttura autoportante in pannelli di lamiera d’acciaio zincato verniciati di colore grigio caldo con trattamento superficiale e processo di Cataforesi, un trattamento superficiale in grado di conferire una notevole resistenza alla corrosione al fine di protegge l’unità esterna dagli agenti atmosferici. (1) Pannello destro asportabile per operazioni di connessione con il circuito frigorifero.(2) Copertura asportabile per accedere ai componenti di comando .(3)Griglia di protezione sull’espulsione dell’aria .

SCAMBIATORE DI CALORE

Scambiatore di calore esterno Wide Louver Fin che conferisce un miglioramento dell’ efficienza di scambio pari al 28% in più rispetto ad un tradizionale scambiatore ,rivestito da un trattamento anticorrosione a bagno galvanico GOLD FIN per conferire una migliore resistenza alle piogge acide e alla salsedine nelle zone di mare. .

COMPRESSORE

Sistema di erogazione della capacità composto da N°1 Compressore ermetico di tipologia twin Rotary Dc inverter ad avviamento diretto,. controllo lineare della capacità con un campo di azione compreso tra il minimo del 10% fino ad un massimo del 130%..Garanzia 10 anni

MOTORE/VENTILATORE

Ventilatore di scambio termico con l’esterno di tipo elicoidale con aspirazione sul lato posteriore e mandata orizzontale sul lato anteriore con portata d’aria di 35 mc/min. Tipologia di motore BLDC inverter con portata d’aria e basse rumorosità da 0,4 kW.

CIRCUITO FRIGORIFERO

Realizzato in tubi di rame,completo di filtri deidratori,valvola di inversione ciclo a 4 vie,valvole di espansione a controllo elettronico su ogni connessione,separatore di refrigerante allo stato liquido con funzione di accumulo in aspirazione al compressore,valvole di servizio dedicate ad ogni connessione delle unità interne sul lato gas.Il sistema di distribuzione prevede connessioni aventi i diametri liquido e gas rispettivamente di mm 6,35 e mm 9,52.

SCHEDA ELETTRONICA PRINCIPALE

Scheda elettronica principale di controllo e di sicurezza accessibile rimuovendo il coperchio superiore,in grado di gestire automaticamente le modalità di funzionamento raffreddamento e riscaldamento e la funzione di sbrinamento dello scambiatore di calore esterno.
