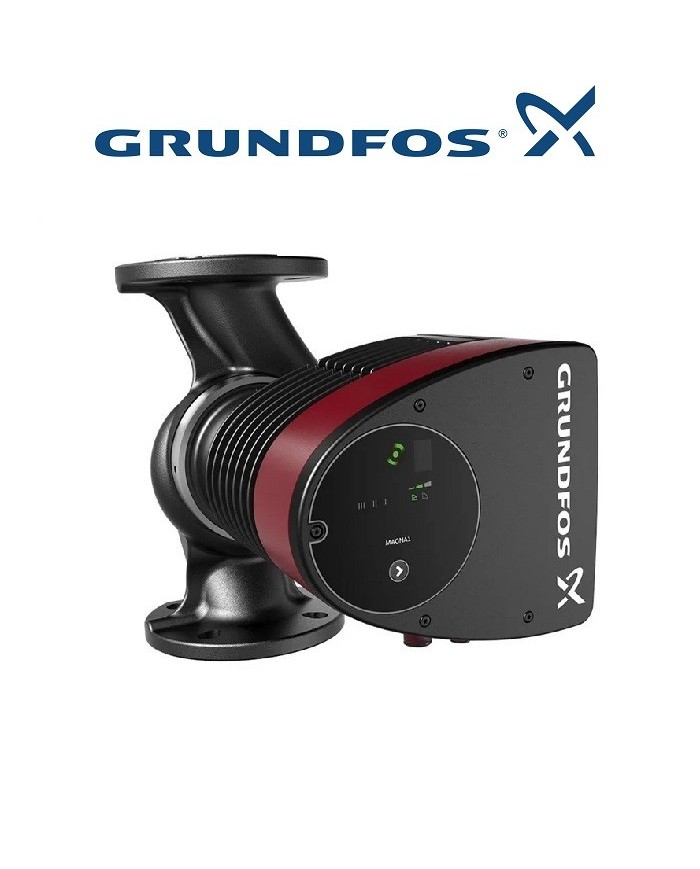

Grundfos MAGNA 140-120 F Circolatore elettronico a rotore bagnato ad alta efficienza per impianti di riscaldamento e condizionamento

Prodotto disponibile su ordinazione

Specifiche Tecniche

Classe ETIM:

Pompa di circolazione

Materiale dell’involucro della pompa:

Ghisa

Qualità materiale dell’involucro della pompa:

Ghisa GG 25 (GJL-250)

Materiale della girante:

Altro

Classe di qualità del materiale della girante:

Altro

Portata volumetrica (BEP):

14,35 m³/h

Prevalenza di scarico seconda della portata volumetrica (BEP):

70,94 kPa

Portata max.:

23 m³/h

Max. altezza di trasporto:

12 m

Pressione di lavoro massima:

10 bar

Frequenza:

50/60 Hz

Tensione nominale:

230 – 230

Corrente nominale:

2,05 A

Numero di fasi:

1

Collegamento elettrico:

Terminali

Grado di protezione (IP):

IPX4

Indice di efficienza energetica (EEI):

0,2

Classe di isolamento secondo IEC:

F

Circuito della pompa:

Altro

Numero di giri:

4034 1/min

Controllo velocità del motore:

Incassato

Tipo di controllo della velocità:

Continuamente variabile

Doppia pompa:

No

Comunicazione:

Integrato e preparato

Standard radio bluetooth:

No

Lunghezza di montaggio:

250 mm

Contatto di commutazione a potenziale zero:

Sì

Temperatura del fluido in esercizio continuo:

-10 – 110

Temperatura ambiente:

0 – 40

Raccordo lato ingresso:

Flangia

Diametro nominale attacco lato ingresso:

Altro

Ingresso connessione stadio di compressione flangia:

PN 10

Tipo di raccordo lato ingresso:

ISO 228-1

Lato di uscita Connessione:

Flangia

Diametro nominale connessione lato mandata:

Altro

Stadio di pressione raccordo flangia uscita:

PN 10

Tipo di raccordo lato uscita:

ISO 228-1

Forma della flangia:

Tondo

Peso (kg):16,3Lunghezza/Profondità (cm):36,9Larghezza (cm):27Altezza (cm):25Alimentazione:MonofaseGrado di protezione:IPX4DClasse di isolamento:FMax. pressione di esercizio (bar):10Interasse (mm):250Attacchi pompa:DN 40Prevalenza massima (m):12Modello:40-120 FNumero articolo:99221305

Caratteristiche principali

Grundfos Circolatori a rotore bagnato 40-120 F, Monofase, IPX4D, 36.9 cm lunghezza, 27 cm larghezza, 25 cm altezza, kg 16.3 – 99221305

MAGNA1 è un circolatore elettronico a rotore bagnato affidabile e ad alto rendimento energetico. Possiede un’interfaccia utente intuitiva ed è particolarmente adatto alla sostituzione delle vecchie pompe di circolazione.

Aria condizionata – Edifici commerciali

Riscaldamento negli edifici commerciali

Ricircolo di acqua calda negli edifici commerciali

Ricircolo di acqua calda ad uso domestico

Riscaldamento domestico

Teleraffreddamento

Teleriscaldamento

Riscaldamento industriale

Liquido:

Liquido pompato: acqua

Temperatura del liquido: da -10°C a +110°C

Temperatura del liquido durante il funzionamento: 60 °C

Densità: 983.2 kg/m³

Temperatura ambiente: da 0 °C a +40 °C

Tecniche:

Prevalenza massima: 12 metri

Classe TF: 110

Installazione:

Massima pressione di esercizio: 10 bar

Attacchi pompa: DN 40

Pressione d’esercizio: PN 6/10

Interasse: 250 mm

Dati elettrici:

Tensione: monofase 230 V ± 10 %

Frequenza di rete: 50/60 Hz

Potenza massima: 463 W

Grado di protezione: IPX4D

Classe di isolamento: F

Energy (EEI): ? 0.20

Materiali e componenti:

Corpo pompa in ghisa

Rivestimento cataforetico (anti-corrosione) della testa e del corpo della pompa

Motore sincrono a magneti permanenti

Rotore in neodimio

Protezione termica integrata – non richiede una protezione esterna del motore

Convertitore di frequenza integrato per gestione velocità del circolatore

Guscio di isolamento per riscaldamento incluso

Altro:

Ingresso digitale (start/stop) & relè uscita (allarme)

Comunicazione con App Grundfos GO

Modalità di controllo: regolazione a pressione proporzionale (3 livelli), regolazione a pressione costante (3 livelli), curva costante (3 velocità fisse)

Versione singola con bocche flangiate DN 40
